W elektroenergetyce wielokrotnie konieczna jest wiedza na temat wartości napięć zasilających, a także prądów płynących w zasilanych obwodach. Przekładnik prądowy daje możliwość zmierzenia dużych wartości prądów oraz napięć poprzez mierniki o mniejszych zakresach pomiarowych. Jest to całkowicie bezpieczny sposób, w którym przekładniki posiadają izolację galwaniczną obwodu pomiarowego od głównego toru wysokiego napięcia.

Transformatory pomiarowe

Niekiedy w tzw. obwodach roboczych wartości prądów osiągają wartości nawet kilku tysięcy amperów, dlatego też wykonywanie jakichkolwiek bezpośrednich pomiarów w takim przypadku jest niebezpieczne. Właśnie dlatego do tych czynności wykorzystuje się przekładniki prądowe, nazywane również transformatorami pomiarowymi, które przetwarzają prąd z obwodu pierwotnego na prąd o znacznie mniejszych wartościach w obwodzie wtórnym. Takie przetworzenie odbywa się z zachowaniem wszelkich wymagań określonych normami w zakresie dokładności przetwarzania.

Budowa i zasada działania

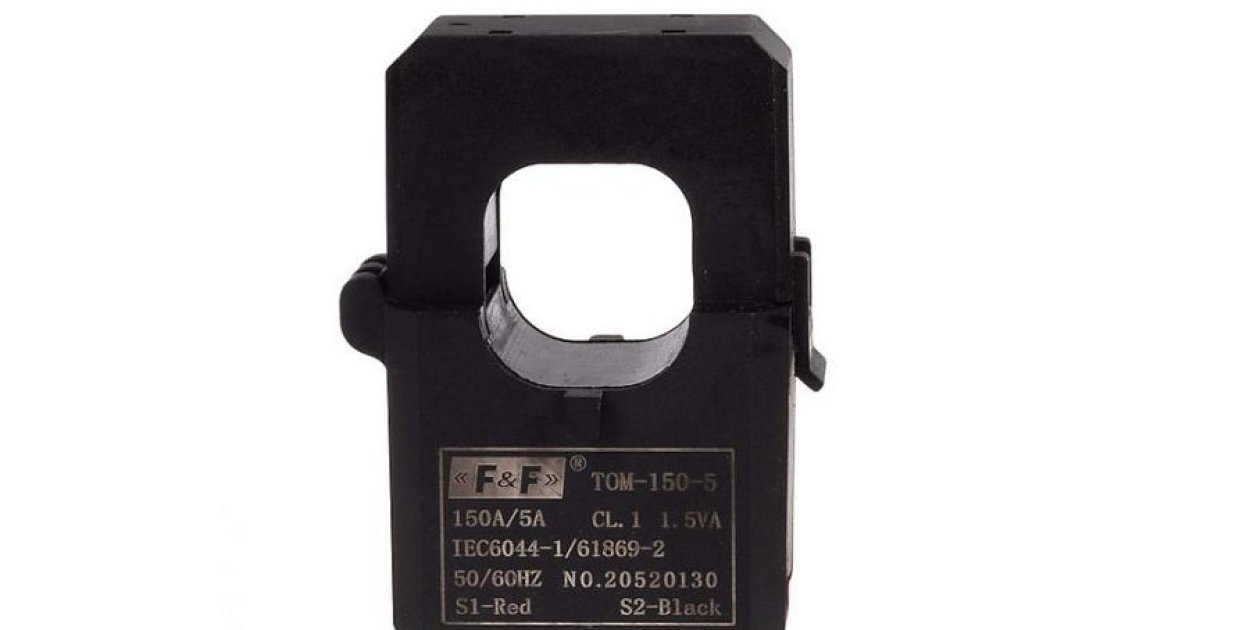

Przekładnik prądowy https://www.fif.com.pl/pl/58-pomiarowe-przekladniki-pradowe swoją konstrukcją przypominają transformator. Posiada nawinięte na rdzeń dwa uzwojenia - pierwotne i wtórne. Uzwojenie pierwotne jest podłączane bezpośrednio do mierzonego obwodu, natomiast uzwojenie wtórne umożliwia dokonanie pomiaru za pomocą standardowego amperomierza. Uzwojenie pierwotne włącza się szeregowo do kontrolowanego obwodu prądowego, a z kolei uzwojenie wtórne jest wykorzystywane do zasilania obwodów prądowych przyrządów pomiarowych oraz przekaźników.

Przekładnik prądowy - zasada działania - polega na tym, że prąd wtórny jest proporcjonalny do prądu pierwotnego, jednak jego wartość jest na tyle mała, że można ją bezpiecznie zmierzyć ogólnodostępnymi przyrządami pomiarowymi.

Zastosowanie

• przekładniki prądowe
• dają możliwość pomiaru za pomocą mierników o niewielkim zakresie pomiarowym
• transformatory pomiarowe oddzielają galwanicznie przyrządy od obwodu kontrolowanego
• przekładniki pozwalają na umieszczenie przyrządów w dużej odległości od obwodu kontrolowanego, co zabezpiecza je przed wpływem pól magnetycznych danego obwodu

Podstawowe rodzaje pomiarowych przekładników prądowych

Przekładniki prądowe dostępne są w wersji z otwieranym rdzeniem lub z otworem okrągłym, mogą być nawlekane na kabel o zróżnicowanej średnicy, a także montowane bezpośrednio na szynach toru prądowego. Transformator pomiarowy najczęściej nasuwa się na szynę toru prądowego, a jego unieruchomienie dokonuje się na skutek docisku wkrętów mocujących. Takie mocowanie na szynie można wykonać również za pomocą odpowiednich klinów dopasowanych do jej kształtu.

Jednym z podstawowych i najchętniej używanych przekładników jest przekładnik prądowy indukcyjny. Jest to jednofazowy transformator o małej mocy, pracujący w stanie zbliżonym do stanu zwarcia. Dobór przekładników prądowych powinien być podyktowany nie tylko jego budową, ale również sposobem montażu (szyna lub bezpośrednio na przewodach).
